Как выбрать размер корзины для наружного блока кондиционера

Оглавление

• Почему размера корпуса недостаточно
• Какие данные снять с наружного блока
• Как учесть вентиляционные и сервисные зоны
• Ориентиры по внутренним размерам корзины
• Как фасад и крепление влияют на габариты
• Стандартная или заказная корзина
• Чек-лист перед заказом
• Часто задаваемые вопросы

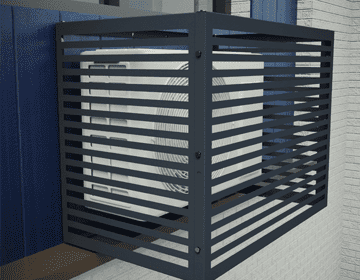

Размер корзины выбирают по конкретной модели наружного блока и схеме его установки. К ширине, высоте и глубине оборудования добавляют не произвольный запас, а зоны, которые требует изготовитель кондиционера для забора и выброса воздуха, подключения трубопроводов и обслуживания.

С полным установочным габаритом блока сравнивают внутренний размер корзины. Наружный нужен для раскладки по фасаду, но не показывает свободное пространство внутри каркаса.

Почему размера корпуса недостаточно

Паспорт часто указывает корпус без опорных лап, клапанного узла и коммуникаций. Их тоже учитывают. Свободного пространства должно хватать для воздуха и обслуживания, но чрезмерный запас увеличивает оболочку и меняет раскладку фасада.

Какие данные снять с наружного блока

Основной документ — монтажная инструкция модели. Для установленного оборудования размеры проверяют на месте и записывают в одном порядке.

• Модель — для поиска монтажной схемы и свободных зон.
• Полные размеры — с выступами, опорами и защитными деталями.
• Сервисная сторона — крышка, клапаны, соединения и крепёж.
• Воздушный поток — места забора и выброса воздуха.
• Коммуникации — трубопроводы, кабель и отвод конденсата.
• Кронштейны — габариты и расстояние от стены.

Если модель ещё не выбрана, задают диапазон оборудования и проверяют крупнейший установочный габарит. Одинаковая мощность не означает одинаковую форму корпуса.

Как учесть вентиляционные и сервисные зоны

Расстояния до стен и препятствий берут из схемы монтажа: универсального отступа нет. Проверяют пространство перед вентилятором, забор воздуха сзади и сбоку и отвод нагретого потока.

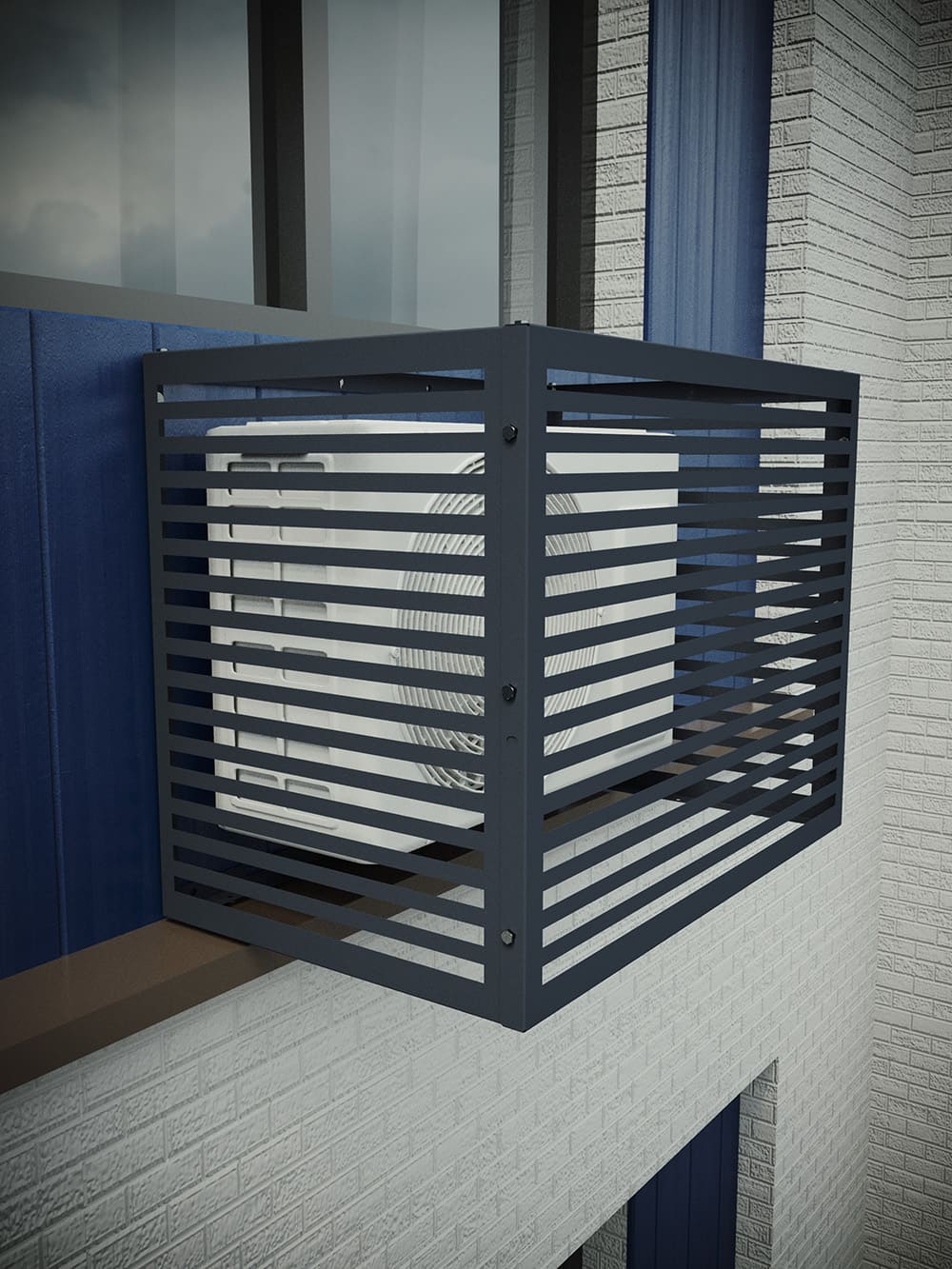

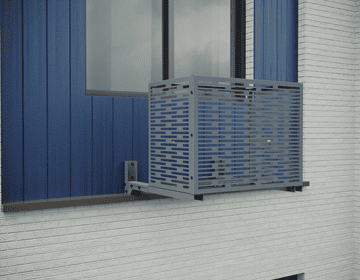

Ламели, круглая и квадратная перфорация имеют разную открытую площадь и направление потока. Рисунок проверяют вместе с требованиями оборудования. До изготовления также определяют открываемую панель, доступ к клапанам и положение трубопроводов.

Ориентиры по внутренним размерам корзины

Каталог PPROL приводит таблицу для первичного подбора. Значения ниже помогают определить подходящий диапазон, но не заменяют монтажную инструкцию кондиционера и рабочую документацию по фасаду.

Это внутренние размеры и только ориентиры. Прибавление 100 мм к ширине не является правилом: запас распределяют по требованиям конкретной модели.

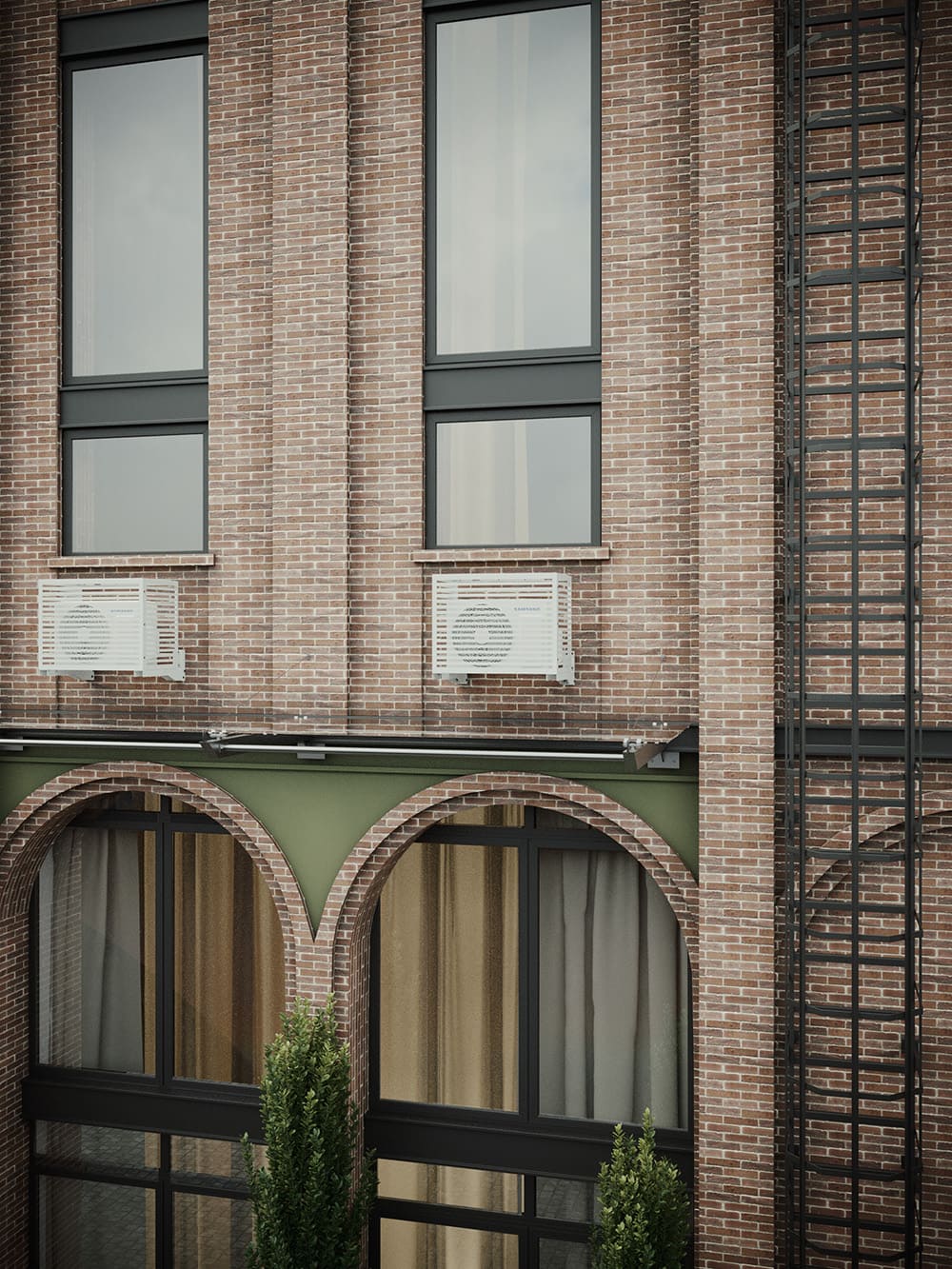

Как фасад и крепление влияют на габариты

Для сплошной стены и навесного вентилируемого фасада применяют разные схемы. Облицовка сама по себе не подтверждает несущую способность: передачу нагрузки на основание или подсистему определяет проект.

Учитывают вынос облицовки, направляющие, кронштейны и закладные узлы. В каталоге корзин PPROL для вентилируемого фасада есть решения с рамкой, согласуемой с подсистемой.

Глубина зависит и от отступа блока от стены. В замере фиксируют плоскость фасада и крайнюю выступающую точку оборудования.

Стандартная или заказная корзина

Стандартное исполнение подходит, если внутренние размеры, панели, доступ и крепление совпадают с проектом. Оно удобно для повторяющихся блоков.

Заказной размер выбирают для крупного блока, нестандартного выноса, ограниченного места или особой стороны открывания. Для разных кондиционеров внешний модуль можно унифицировать, если внутри сохранены необходимые зоны и подготовлена общая спецификация.

Чек-лист перед заказом

1. Указана модель и приложена монтажная схема.
2. Полные габариты включают все выступы.
3. Проверены воздушные зоны и сервисный доступ.
4. Показаны коммуникации и их проходы через каркас.
5. Различены внутренние и наружные размеры.
6. Крепление согласовано с основанием, а панели — с общей раскладкой фасада.
