Кровельное ограждение со снегозадержанием: когда совмещают две функции

Оглавление

• Какие задачи решает совмещённая конструкция
• Когда две функции разумно объединить
• Что проверяют отдельно для ограждения и снегозадержания
• Когда лучше оставить две самостоятельные системы
• Исходные данные для подбора
• Что проверить в комплекте и проекте
• Часто задаваемые вопросы

Кровельное ограждение со снегозадержанием применяют на скатах, где по одной линии нужно решить две разные задачи: защитить человека у края крыши и удерживать снег от неконтролируемого схода. Общие стойки и согласованный узел могут сделать систему компактнее, но не превращают две функции в одну.

Совмещённое исполнение оправдано, если линия подходит обеим задачам, основание воспринимает нагрузки, а изготовитель предусматривает такую комплектацию для выбранной кровли. Добавлять трубы к произвольному ограждению без проверки нельзя.

Какие задачи решает совмещённая конструкция

Кровельное ограждение формирует защитный барьер по краю и относится к системе безопасности людей. Снегозадержание ограничивает движение снежной массы по скату и снижает вероятность её неконтролируемого падения. Для второй функции действует ГОСТ Р 59634-2021, распространяющийся на системы снегозадержания для скатных крыш.

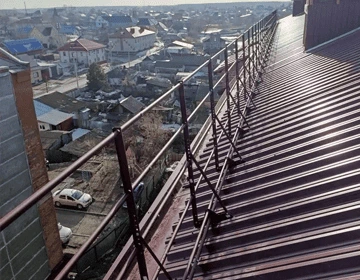

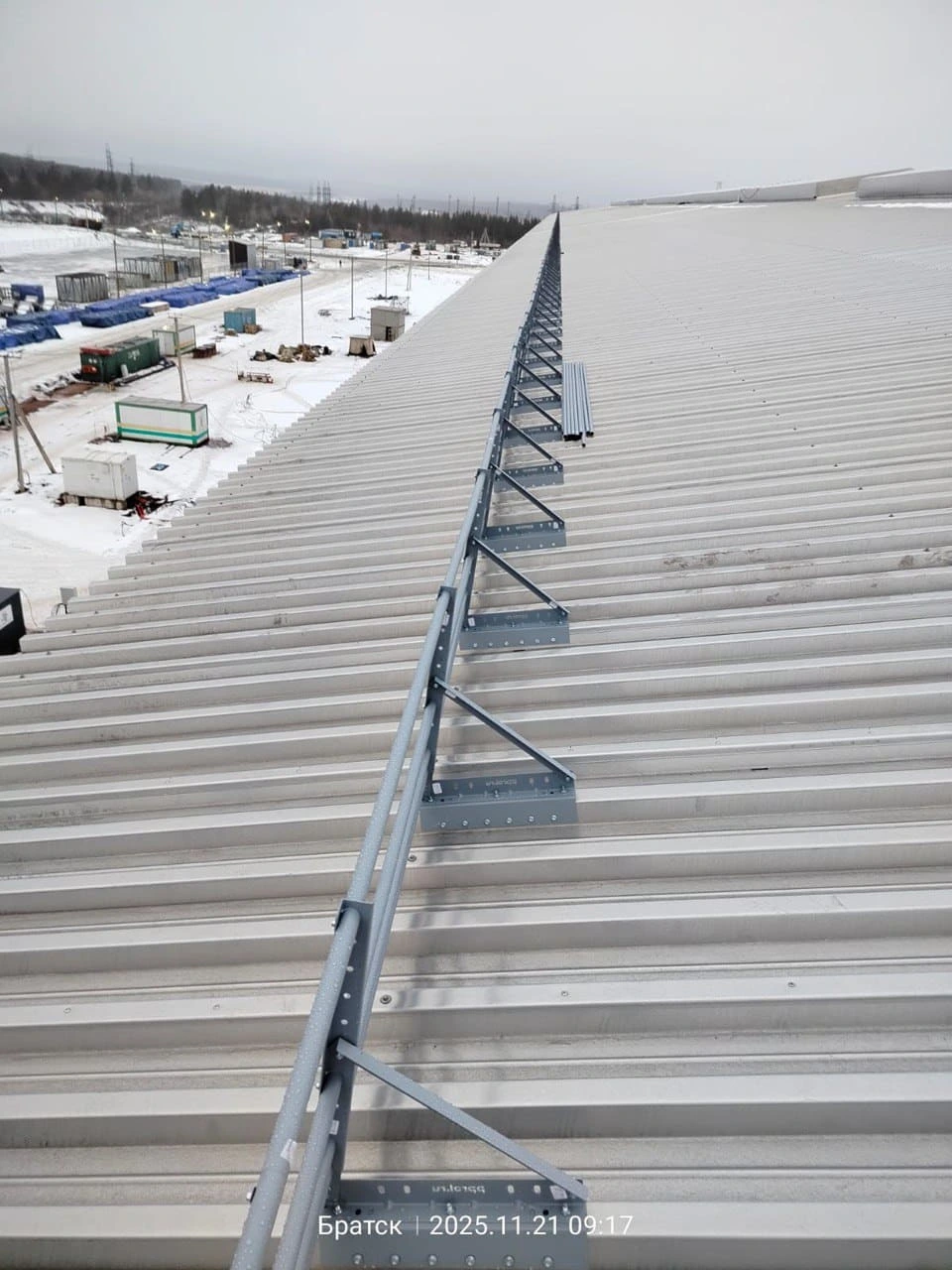

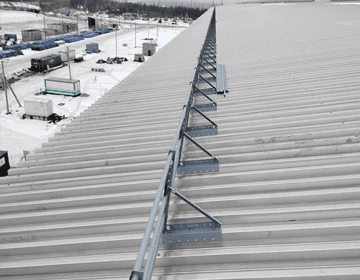

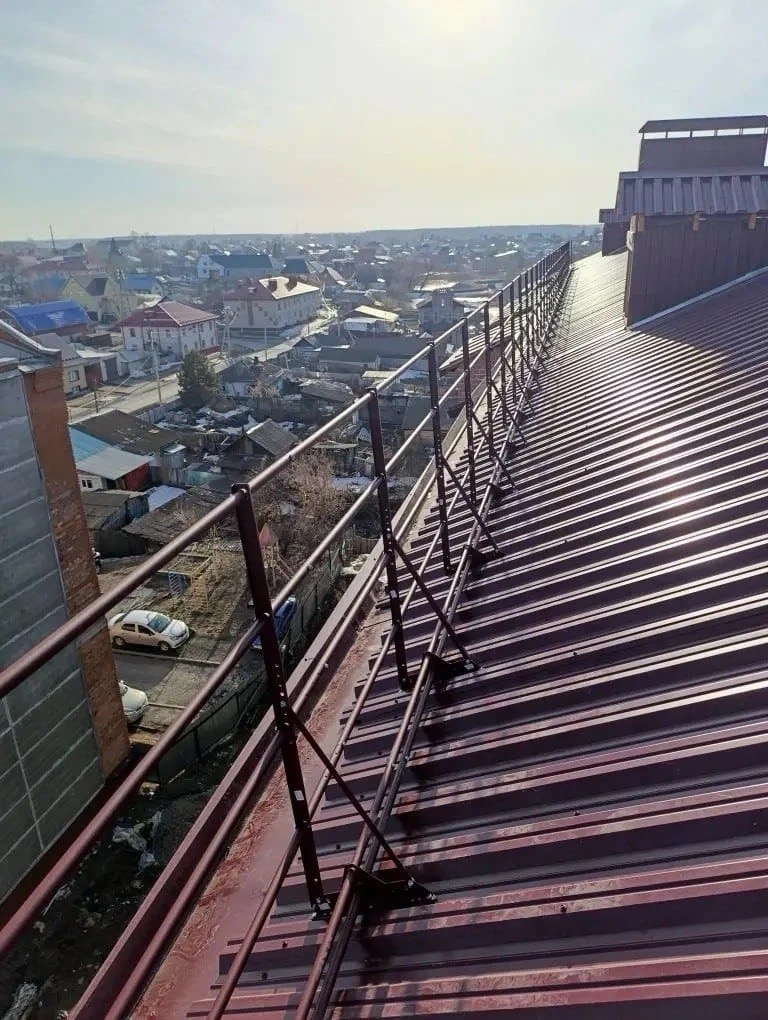

В совмещённом изделии дополнительные трубы работают как снегозащитный элемент, а верхняя часть — как ограждение. Нагрузка от человека и снежной массы различается, поэтому крепление и основание проверяют для обоих расчётных случаев.

В каталоге PPROL представлены ограждения со снегозадержанием для фальцевых и других скатных кровель. Конфигурацию определяют по геометрии и нагрузкам объекта.

Когда две функции разумно объединить

Совмещённое решение рассматривают там, где обе линии проходят в одной зоне ската: например, над входом, тротуаром или парковкой, если проект одновременно предусматривает ограждение края.

• Совпадает расположение — обе расчётные линии находятся в одной зоне.
• Подходит основание — несущая часть допускает общий узел изготовителя.
• Подтверждён комплект — стойки, трубы и крепёж относятся к одному исполнению.
• Учтено обслуживание — конструкция не перекрывает проход, отвод воды и доступ к оборудованию.
• Согласован вид — единая линия соответствует архитектуре крыши.

Один согласованный комплект проще включить в спецификацию и координировать на объекте, если его параметры соответствуют проекту.

Что проверяют отдельно для ограждения и снегозадержания

На длинном или крутом скате расчёт снегозадержания может потребовать дополнительных рядов выше. Совмещённый нижний ряд тогда остаётся частью схемы, но не заменяет остальные элементы.

Когда лучше оставить две самостоятельные системы

Раздельная установка нужна, если расчётные линии не совпадают: например, снегозадержатель располагается выше, а ограждение идёт по иному контуру.

Отдельные решения выбирают и для сложной геометрии с перепадами, окнами и несколькими уровнями. Схема снегозащиты формируется по зонам, а ограждение следует краю и маршруту.

Разделение требуется и при несовместимых креплениях. Для фальцевой кровли узел согласуют с фальцем, для профилированной — с профилем и основанием. Если одна функция требует иной опоры, самостоятельные системы понятнее для расчёта и обслуживания.

Исходные данные для подбора

Подбор начинают с плана кровли. На нём отмечают края, коньки, выходы, оборудование и зоны движения людей. Для каждого ската указывают длину, уклон и протяжённость.

1. Тип покрытия и чертёж профиля либо фальца.
2. Конструкцию основания и допустимые места опор.
3. Снеговой расчёт и проектные нагрузки на ограждение.
4. Высоту здания, назначение кровли и высоту барьера.
5. Опасные зоны и возможные дополнительные линии.
6. Требования к материалу и защитному покрытию.

Что проверить в комплекте и проекте

В спецификации разделяют функции элементов. Проверяют стойки, трубы, соединители, опоры и крепёж. Несколько рядов разбивают по участкам.

На чертежах указывают оси, шаг опор и переходы. До заказа сверяют узел с покрытием и основанием, после монтажа — положение, комплектность, защитный слой и предусмотренные испытания.

Главный критерий выбора прост: совмещённая конструкция должна быть обоснована двумя расчётами и одним согласованным узлом. Если хотя бы одна функция требует другого положения или крепления, системы разделяют.
